正誤表詳細データ

p.115GSPO250/45Kのボス幅

【修正箇所】　GSPO-250/45Kのボス幅　誤）70mm　→　正）130mm

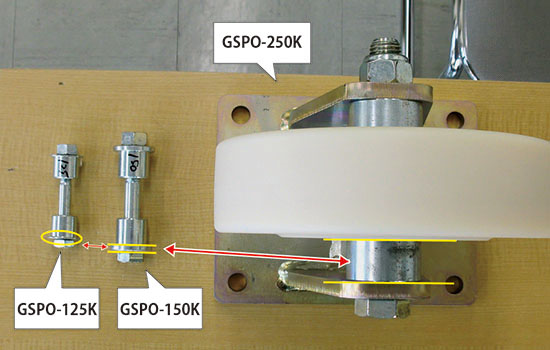

GSPO車輪の250径車輪は200径以下の車輪に比べ、ボス幅が広くなっております。（下記画像を参照）
車輪単体をお求めの際は、サイズ等を一度弊社までご確認下さい。
※総合カタログに掲載されているBkickle車輪はブッシュ、カラー等を含めたサイズを表記しております。

p.48HJ-SJ-50／HJB-SJ-50の自重訂正

金具	種類	金具 メッキ	車輪	自重 HJ-SJ	自重 HJB-SJ
HJ-SJ HJB-SJ	50	U/B	YN	0.76	0.87
			MC	0.75	0.85
			MCMO	0.75	0.85
			U	0.75	0.9

p.60【仕様表】　重荷重プレスキャスタ　掲載モレデー

金具 種類	車輪 種類	ストッ パー	車輪 種類	最大許 容荷重	車輪 径	リム 幅	取付 幅	取付 高	取付 座	取付 ピッチ	取付 穴	軸径	偏心	自重
LH	ALEV -200		-SG	500 (4900)	200	50	63	245	140 × 110	105 × 75-80	11	12（外径 20mmブッ シュ入）	70	4.2
		-ST												4.97

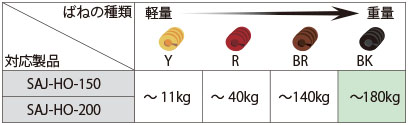

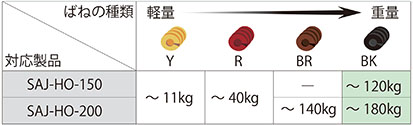

p.71各種コイルスプリングばね　対応表φ150径　BRばね・BKばね

誤）

正）

p.107【特長文章】　POHI車輪特長　記載モレ

＜POHI耐熱ナイロン車輪＞　硬度（R）80-100
・最高使用温度：+250℃
・耐摩耗性に優れています。

p.113【仕様表】　AIL車輪2.50-4／3.00-4／3.50-5　車輪径・リム幅・ボス幅

誤）

車輪種類	車輪径	リム幅	ボス幅
AIL2.50-4	219.6mm	63.4	80.25
AIL3.00-4	253.1mm	80.9	80.3
AIL3.50-5	293.6mm	99.4	98.57

正）

車輪種類	車輪径	リム幅	ボス幅
AIL2.50-4	215mm	62	81
AIL3.00-4	257mm	78	81
AIL3.50-5	298mm	95	98

p.119【仕様表】　POナイロン6（ステンレス用）

車輪種類	ブッシュ	車輪径	リム幅	ボス幅	軸径	最大許容荷重	自重
PO-１３０S	OL	130	42	52	12	180(1760)	0.3
